合成ダイヤモンドLabo Grown Diamond

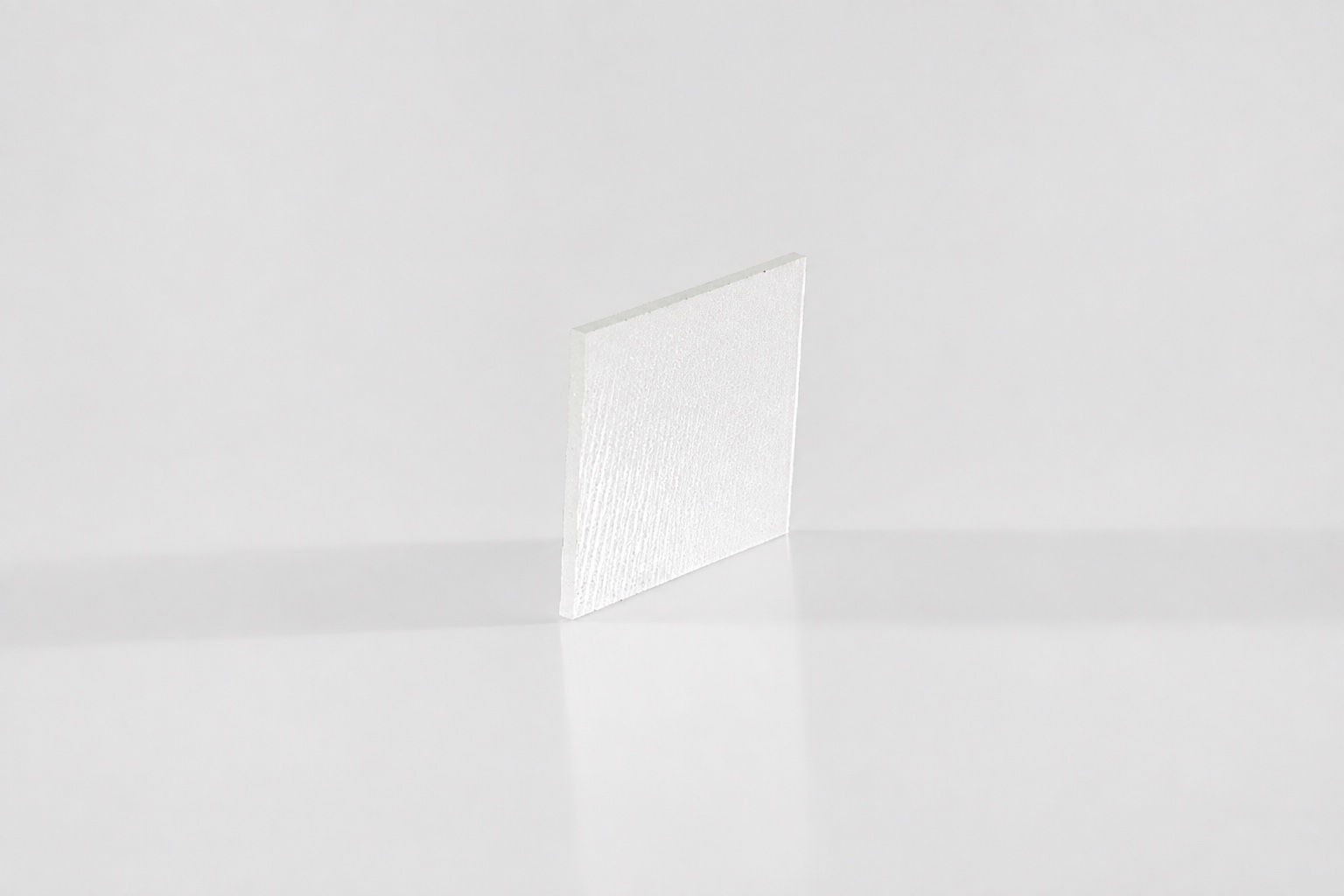

半導体用単結晶ダイヤモンド基板

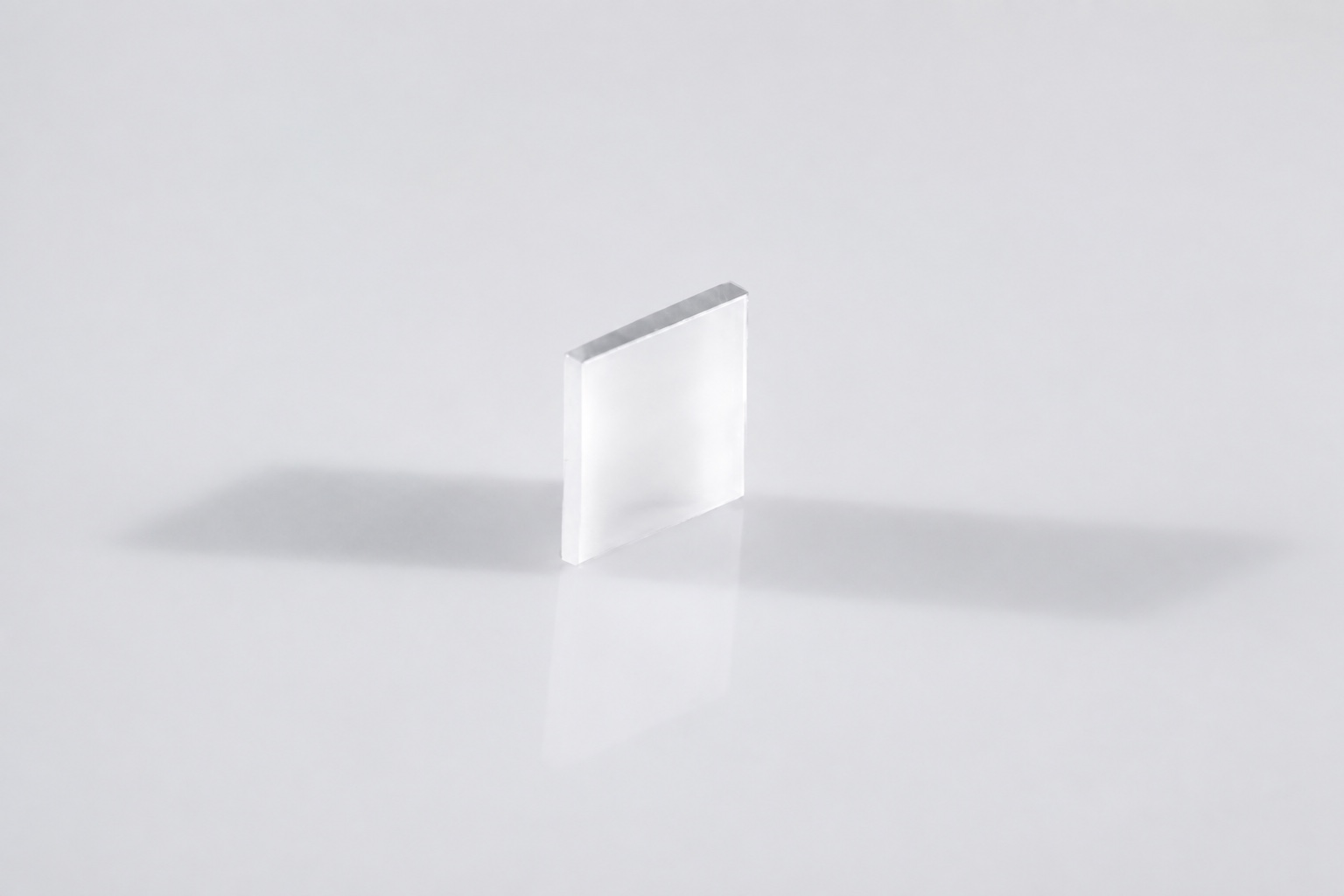

ダイヤモンドは、広いバンドギャップ、絶縁耐性、熱伝導率の高さからパワー半導体デバイス材料として実用化に向けて注目されています。また、ダイヤモンドは放射線に強い特性を持っているため、宇宙応用や宇宙空間での利用にも適しています。

量子グレード単結晶ダイヤモンド基板

量子センサーはダイヤモンドのNVセンターと呼ばれる欠陥を利用することで、電場・磁場・温度などの変化を驚異的な精度で感知する超高性能な次世代センサーとして大きな注目を集めています。量子センサー用の不純物を極限まで抑えた高純度量子グレード、NVセンターとなる窒素を一定量ドープした窒素ドープ量子グレードなどを取り揃えております。

GaN on Diamond

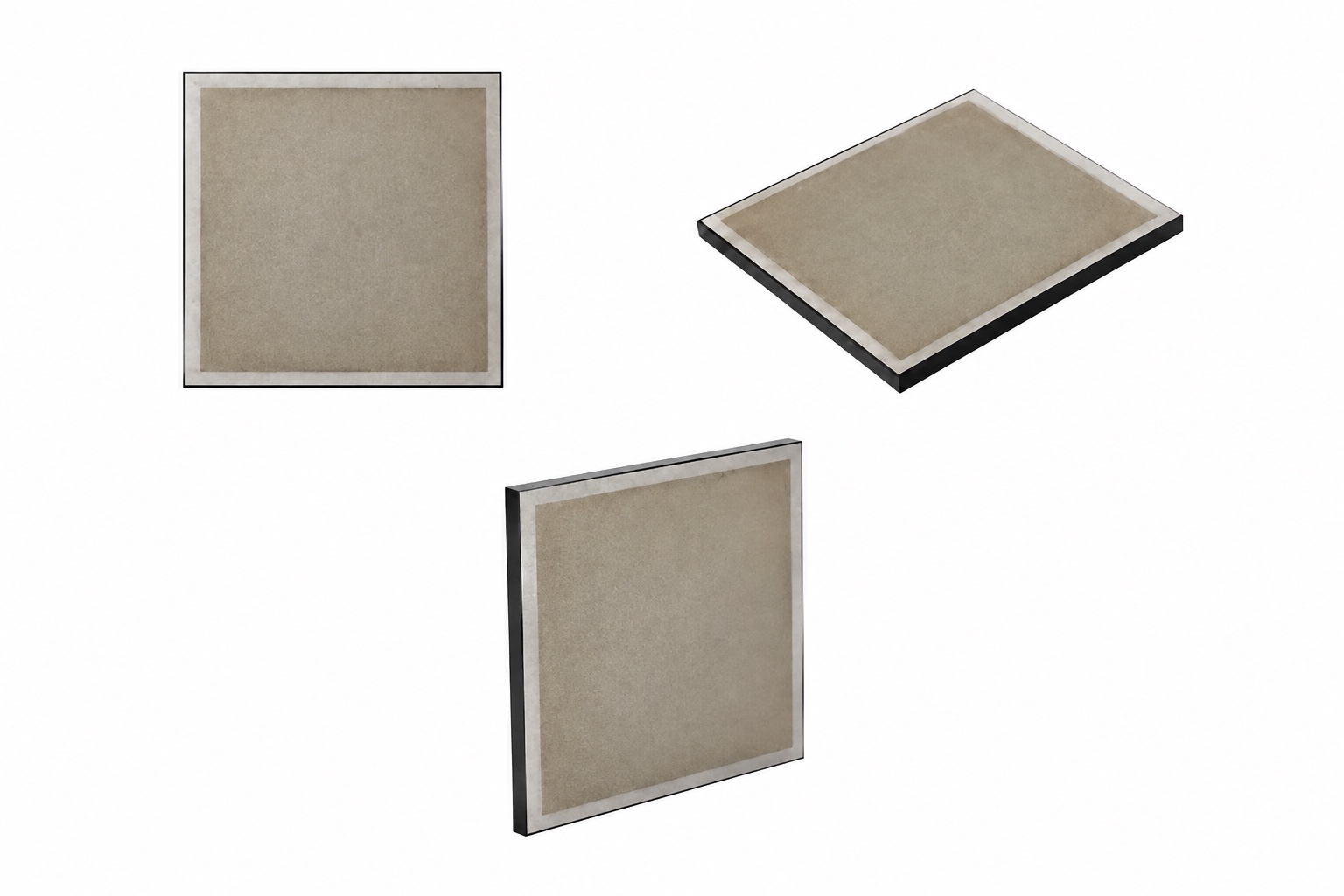

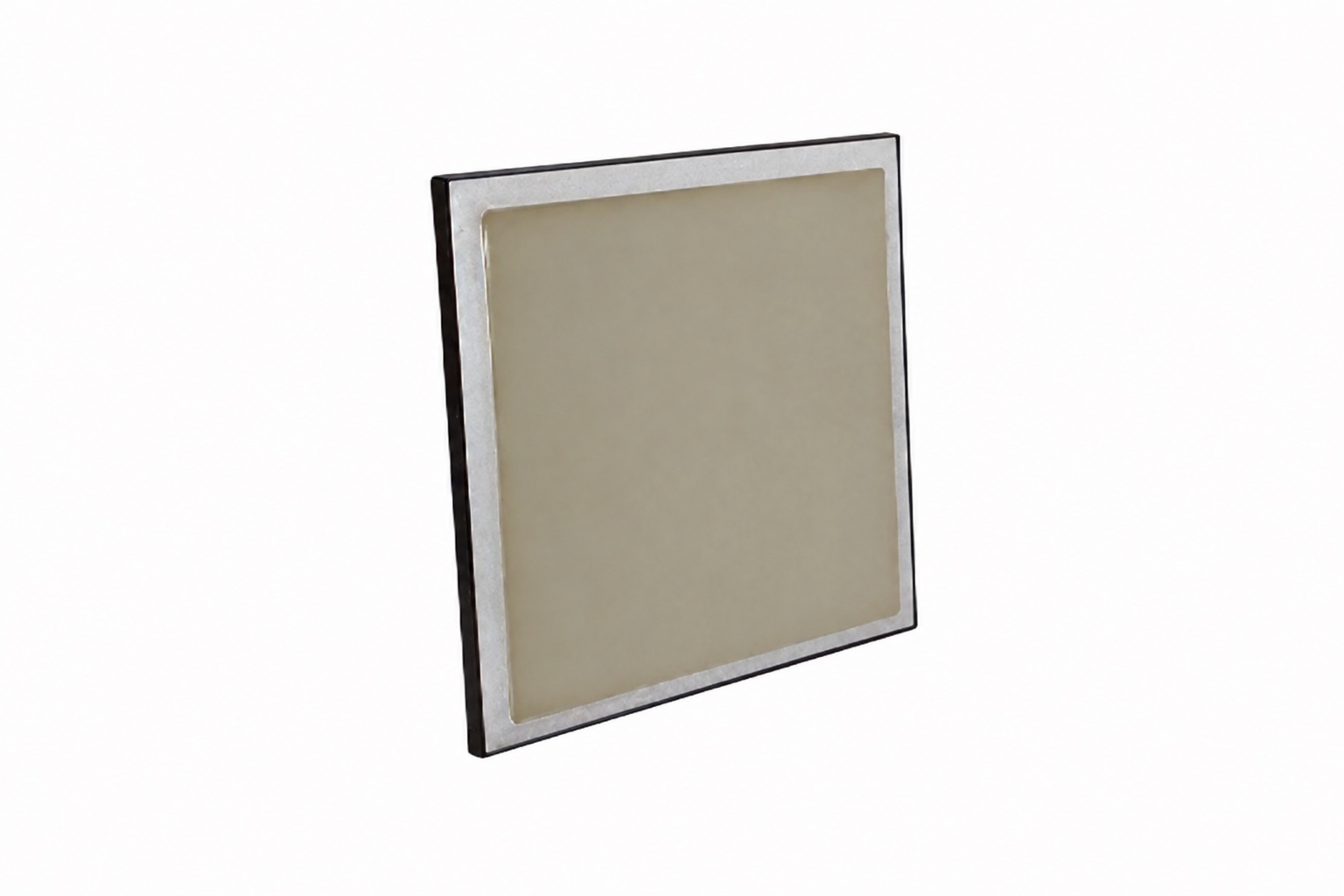

GaN-on-Diamondは、GaN層を厚さ数百ミクロンのCVDダイヤモンド基板の上に貼り合わせ、あるいは直接形成した構造です。高周波かつ大出力が求められる環境では、動作時の発熱や温度上昇による性能劣化が課題となっており、放熱対策が必須となってきております。GaN-on-Diamond技術は、窒化ガリウム（GaN）を優れた熱伝導体であるダイヤモンド基板上に形成・接合することで、高出力・高周波デバイスの性能を向上させるための新しいアプローチです。GaN基板とダイヤモンド基板の接合による製法のほか、ダイヤモンド基板上にGaNをエピタキシャル成長させる製法技術も確立いたしました。

導電性ダイヤモンド（高濃度ボロンドープダイヤモンド）

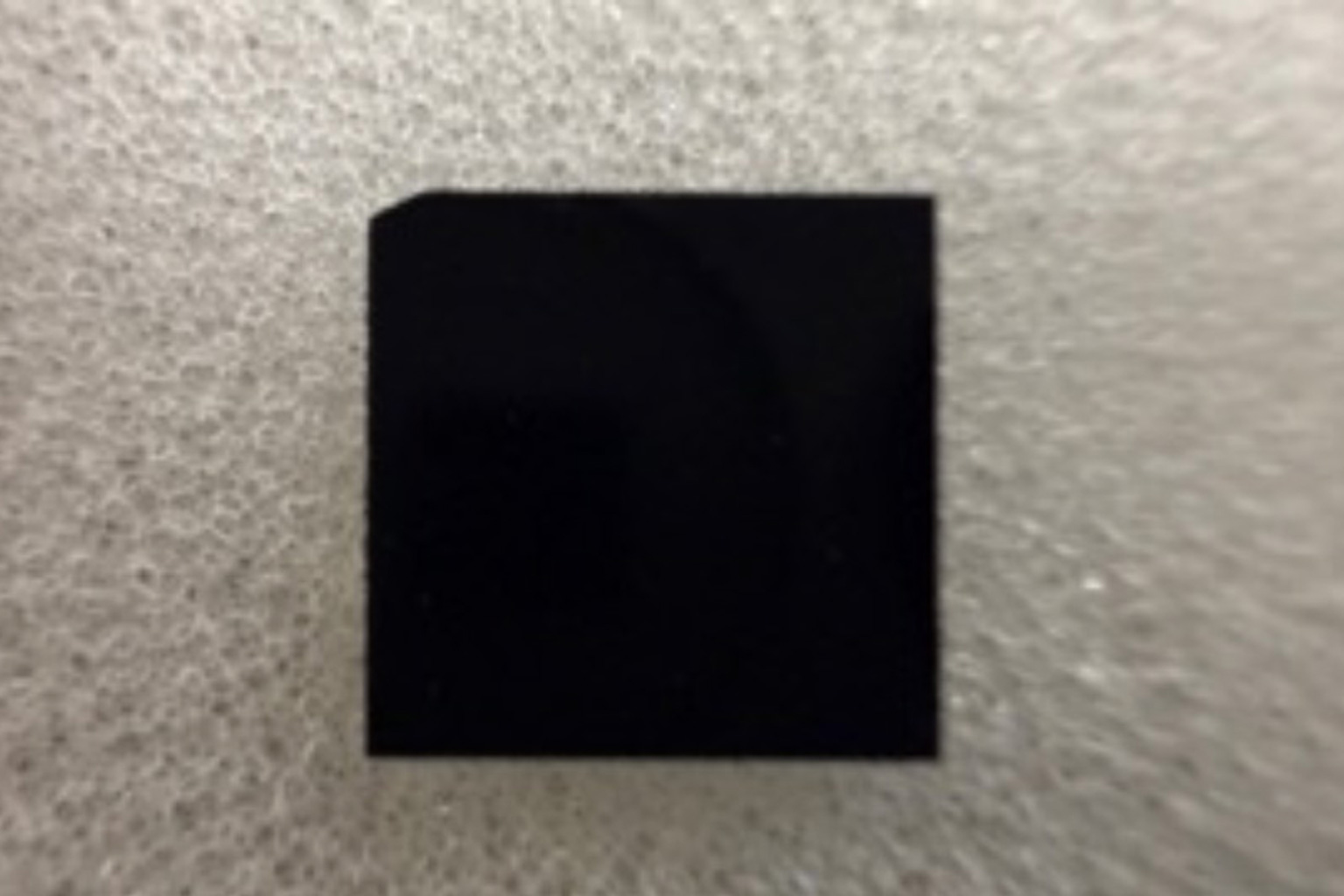

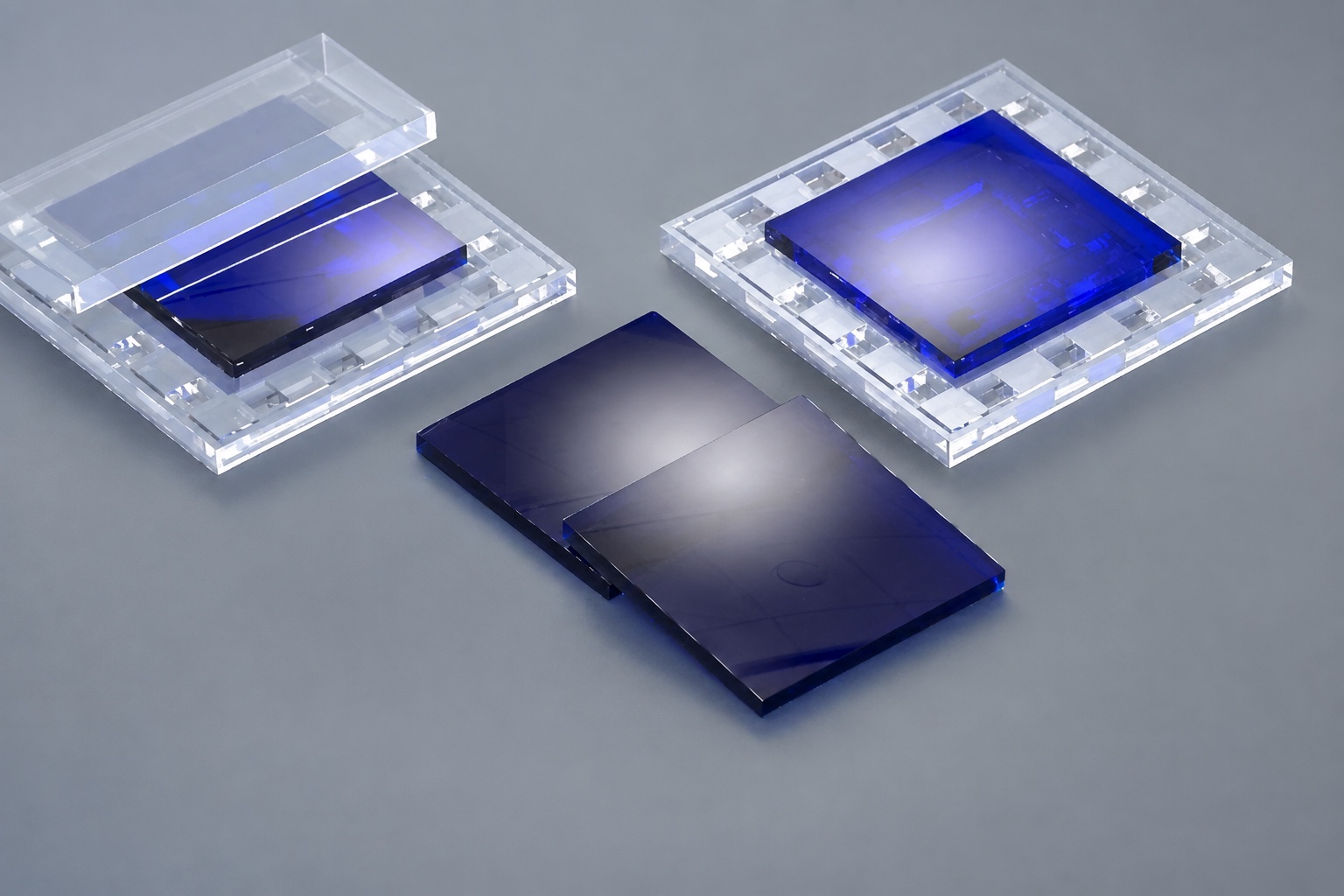

ホウ素をドープした導電性のダイヤモンドは導電性ダイヤモンド（BDD）と呼ばれ、電極として利用すると優れた電気化学特性を示し、次世代のレアメタルフリーの電解用新電極材料として期待されています。自立基板のほかに、ご要望の基材への導電性ダイヤモンド成膜も対応可能です。

ご相談はこちらから

ダイヤモンド光学窓

ダイヤモンドは光透過特性、赤外線透過率に優れており光学部品としてCO₂レーザーなどの高出力レーザーやX線用の透過ダイヤモンド光学窓として利用されています。

放熱用ダイヤモンド（ダイヤモンドヒートシンク、ヒートスプレッダー）

ダイヤモンドは全ての材料の中で最も高い熱伝導率を持つ優れた放熱材料であり、また電気絶縁性にも優れているため、電気絶縁性が求められる用途においては理想的なヒートシンク材料です。高出力電子機器の信頼性と効率性を引き上げ、デバイスの冷却、高速動作、長寿命化を実現します。

Cu-ダイヤモンド複合材放熱基板、Al-ダイヤモンド複合材放熱基板、AuメタライゼーションPCDウエハ（≦4インチ）、AuメタライゼーションSCDウエハ（≦20mm）をご用意しております。

切削工具素材

ダイヤモンドバイトやミルなどの切削工具素材用のCVDダイヤモンドを取り揃えています。ご要望に合わせたサイズで製作可能です。

CVDダイヤモンドパウダー

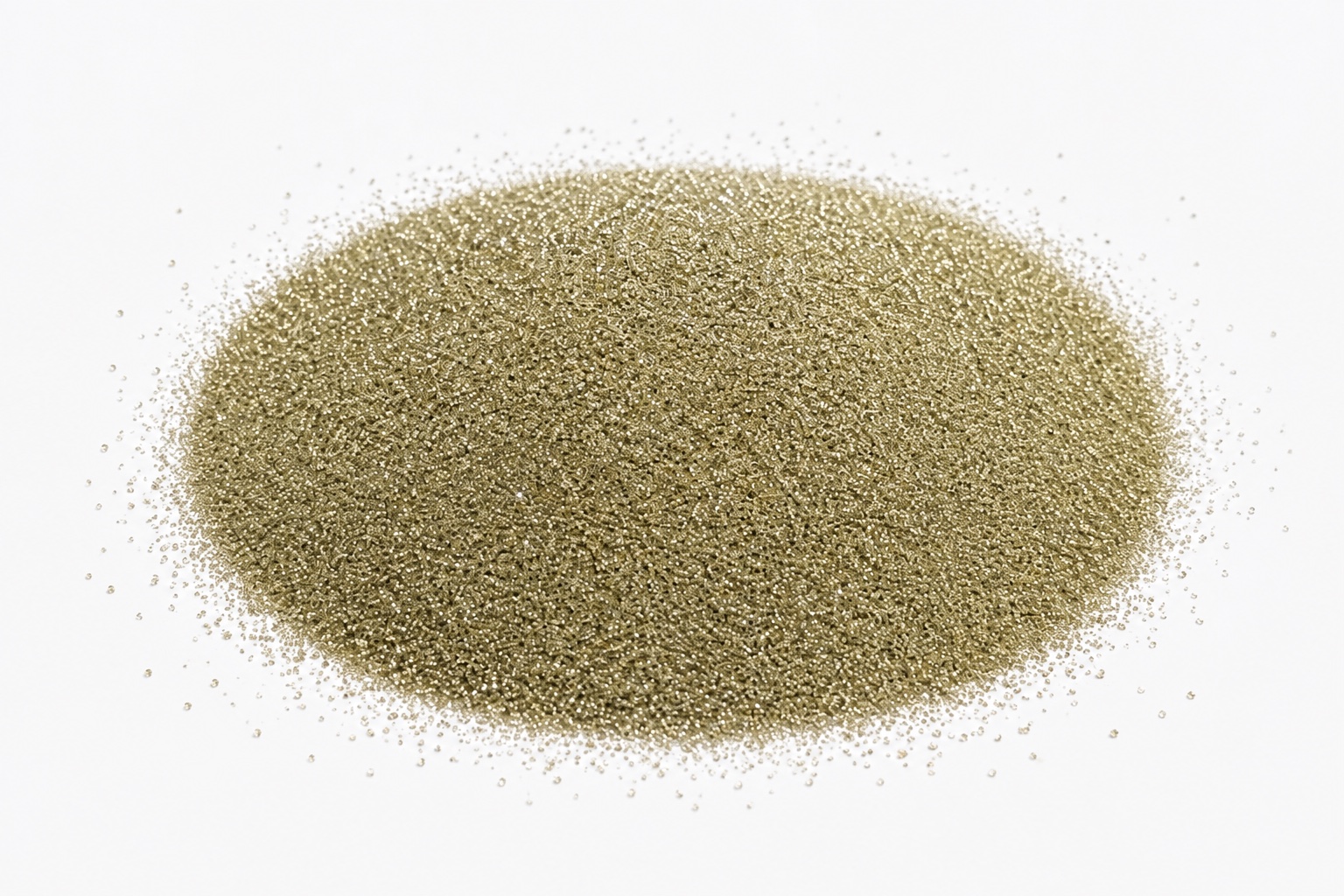

CVDダイヤモンドから製造したダイヤモンドパウダーです。砥粒としてだけでなく、CVDダイヤモンドの高い熱伝導性を活かし、パワーデバイスやGPU向けの放熱シート・TIM材料に熱伝導フィラーとして配合する用途等で使用できます。
